二氧化碳提純塔底重沸器選型研究（二）

今天德潤正明的小編和大家分享二氧化碳提純塔底重沸器選型研究：

二氧化碳提純塔底重沸器選型研究

臺寧寧*   崔 雋 中海油石化工程有限公司 青島 266100

臧 瑋   中海石油（中國）有限公司天津分公司 天津 300450

提純塔對于產品二氧化碳的濃度至關重要，為保證提純塔底液體二氧化碳產品的純度，塔底設置重沸器。為了節能，提純塔重沸器使用脫水后的二氧化碳?xì)怏w作為熱源，將提純塔底溫度維持在-15℃左右。塔釜液體二氧化碳被加熱氣化，產生的氣體在提純塔內自下而上流動，進提純塔的液體二氧化碳自上而下流動，氣、液相在填料段進行傳質傳熱，液體二氧化碳中的低沸點雜質被蒸發，二氧化碳產品得到了提純。

2 提純塔底重沸器型式

石油化工和天然氣項目中塔底重沸器一般選擇釜式重沸器、立式熱虹吸重沸器或臥式熱虹吸重沸器，但此裝置按其自身特點，重沸器采用浸沒式的換熱結構，干燥二氧化碳?xì)怏w所處的管束浸沒在提純塔底液體二氧化碳中，可以提高換熱效果，減少設備投資。

某項目為天然氣終端廠食品級二氧化碳回收利用項目，提純塔塔釜內徑為1200mm。提純塔重沸器工藝物流操作參數見表1。

表1 提純塔重沸器工藝物流操作參數

2.1 盤管式重沸器

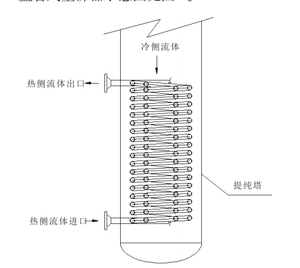

二氧化碳?xì)膺M(jìn)入分配管后，兩路進換熱管，螺旋上升至集合管混合，通過集合管離開提純塔。盤管式重沸器示意圖見圖2。

圖2 盤管式重沸器示意圖

傳熱計算結果見表2。由計算結果分析：當換熱管規格選擇φ60.3×3時，在滿足換熱要求的前提下，換熱管內壓降為1370kPa，壓降過大；當換熱管規格選擇φ88.9×3時，壓降為176kPa，壓降仍然偏大，壓降數值高，造成能量浪費。提純塔內徑為1200mm，盤管直徑約為600~850mm，換熱管直徑越大，加工越困難，且盤管尺寸較大，不能通過人孔運出檢修。

表2 盤管式重沸器傳熱計算結果

2.2 管束式重沸器

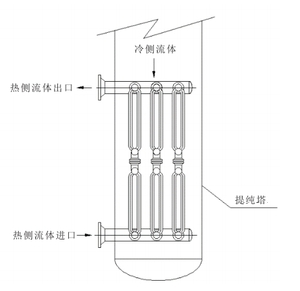

二氧化碳?xì)膺M(jìn)入分配管后，分配到若干換熱管中，換熱管為直管，上升至集合管混合。根據分配管和集合管的高度差，換熱管中間可以加法蘭斷開，既有利于換熱管檢修，又可以避免換熱不均勻。管束式重沸器示意圖見圖3。

圖3 管束式重沸器示意圖

傳熱計算結果見表3。由計算結果分析：管束式重沸器將物流分配到若干換熱管中，換熱管內流速和壓降可以控制在合理范圍內。但換熱管內流速相對偏低，管內傳熱系數較小，為保證換熱效果，需要較大的換熱面積。因此，換熱管長度會比較長，換熱管長度不合理。

表3 管束式重沸器傳熱計算結果
